哈士奇眼控叫人鈴基本設定

  1. 將HUSKYLENS2開機，進入系統設置(System Settings)>Language>中文(繁體)。
  2. 於系統設置(System Settings)>協議種類(Protocol Type)>I2C。
  3. 選擇注視方向檢測(Eye Gaze)，進行眼控檢測。
  4. 第一次使用注視方向檢測(Eye Gaze)時，需要先讓設備進行學習。
  5. 按下按鈕A進行學習，每個ID學習至少10張圖。
  6. 學習順序：眼球向左看、眼球向右看、眼球看鏡頭、眼球看左上或左下、眼球看右上或右下，。
    (※注意頭與鏡頭、鏡頭距離皆需固定保持不動)。

哈士奇眼控叫人鈴規則

  1. 指令順序有兩層，第一層指令>第二層指令(分兩段指令避免誤觸)
  2. 第一層指令：ID 4(眼球向左下或左上看) > ID 5(眼球向右下或右上看)，各ID 1秒才算輸入完成。
  3. 靜候1秒進入第二層。
  4. 第二層指令：ID 1(眼球向左看) > ID 1(眼球向左看) > ID 1(眼球向左看)，各ID 0.5秒才算輸入完成。
  5. 第二層指令：ID 1(眼球向左看) > ID 2(眼球向右看) > ID 1(眼球向左看)，各ID 0.5秒才算輸入完成。
  6. 靜候1秒觸發叫人鈴。
  • ※第一層指令輸入第一個ID時，將會等候10秒後自動退出。
  • ※第二層指令輸入第一個ID時，將會等候50秒後自動退出。
  • ※MIC/RGB顯示綠燈表示有抓到ID。

內建蜂鳴器版 - 接線圖

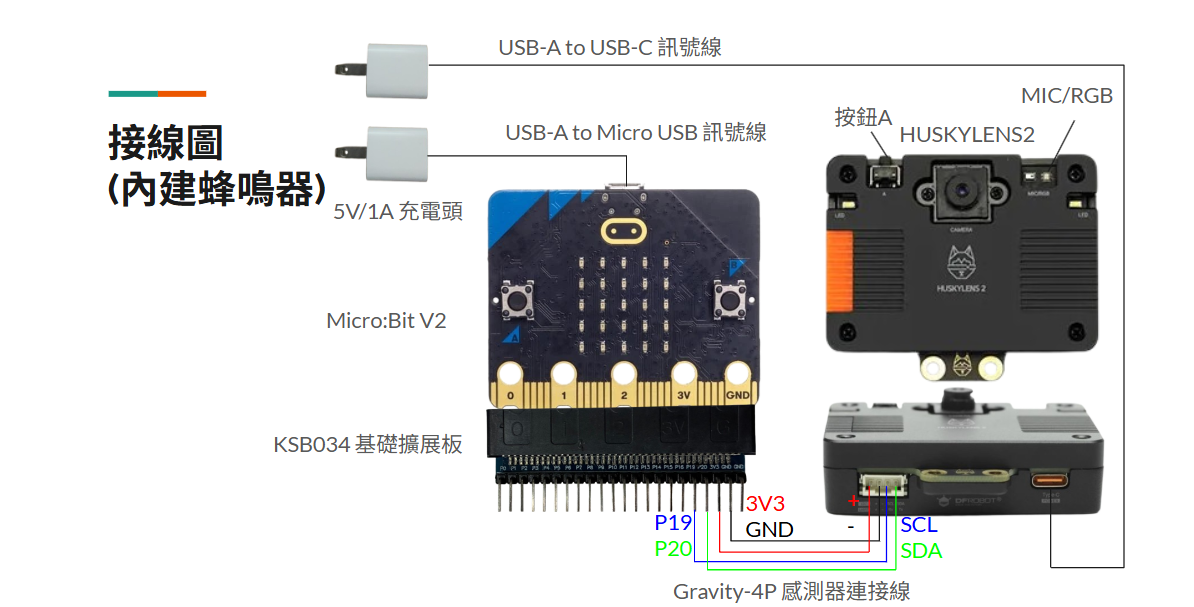

哈士奇眼控叫人鈴接線圖 (內建蜂鳴器)

哈士奇眼控叫人鈴材料(內建蜂鳴器)

  1. HUSKYLENS2 1台
  2. Gravity-4P 感測器連接線 1條 ※購買HUSKYLENS2會附，購買前留意
  3. Micro:Bit V2 1片
  4. KSB034 基礎擴充板
  5. USB-A TO Micro USB 訊號線 1條
  6. USB-A TO USB-C 訊號線 1條
  7. 5V/1A充電頭 2個
  8. 充電電池模組(KS B040) 1個 ※可選

繼電器版 - 接線圖

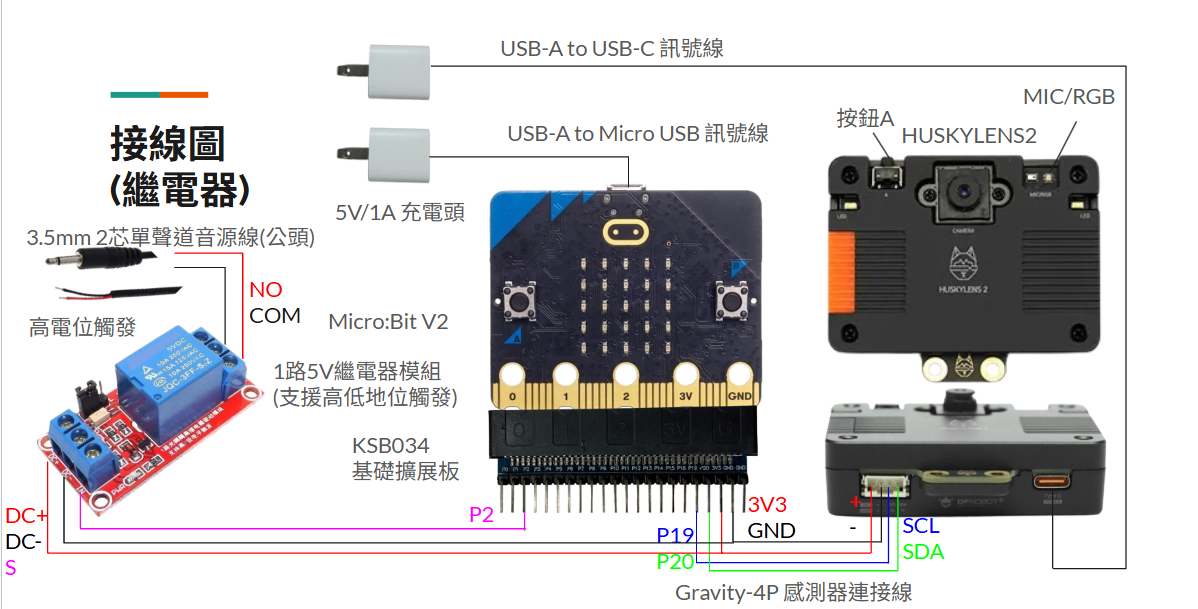

哈士奇眼控叫人鈴接線圖 (繼電器)

哈士奇眼控叫人鈴材料(繼電器)

  1. HUSKYLENS2 1台
  2. Gravity-4P 感測器連接線 1條 ※購買HUSKYLENS2會附，購買前留意
  3. Micro:Bit V2 1片
  4. KSB034 基礎擴充板
  5. USB-A TO Micro USB 訊號線 1條
  6. USB-A TO USB-C 訊號線 1條
  7. 5V/1A充電頭 2個
  8. 充電電池模組(KS B040) 1個 ※可選
  9. 1路5V繼電器模組(支援高低地位觸發) 1個
  10. 3.5mm 2芯單聲道音源線(公頭) 1個

廣播版 - 接線圖

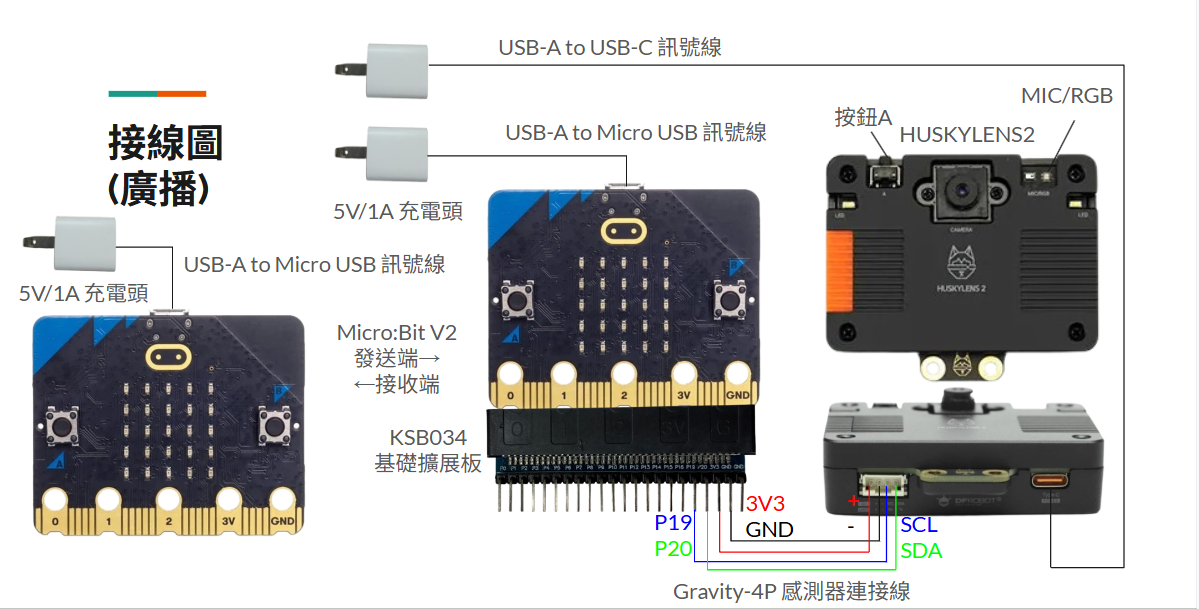

哈士奇眼控叫人鈴接線圖 (廣播)

哈士奇眼控叫人鈴材料(廣播)

  1. HUSKYLENS2 1台
  2. Gravity-4P 感測器連接線 1條 ※購買HUSKYLENS2會附，購買前留意
  3. Micro:Bit V2 2片(1台接收、1台傳送)
  4. KSB034 基礎擴充板
  5. USB-A TO Micro USB 訊號線 2條
  6. USB-A TO USB-C 訊號線 1條
  7. 5V/1A充電頭 3個
  8. 充電電池模組(KS B040) 2個 ※可選

Arduino 版 - 接線圖

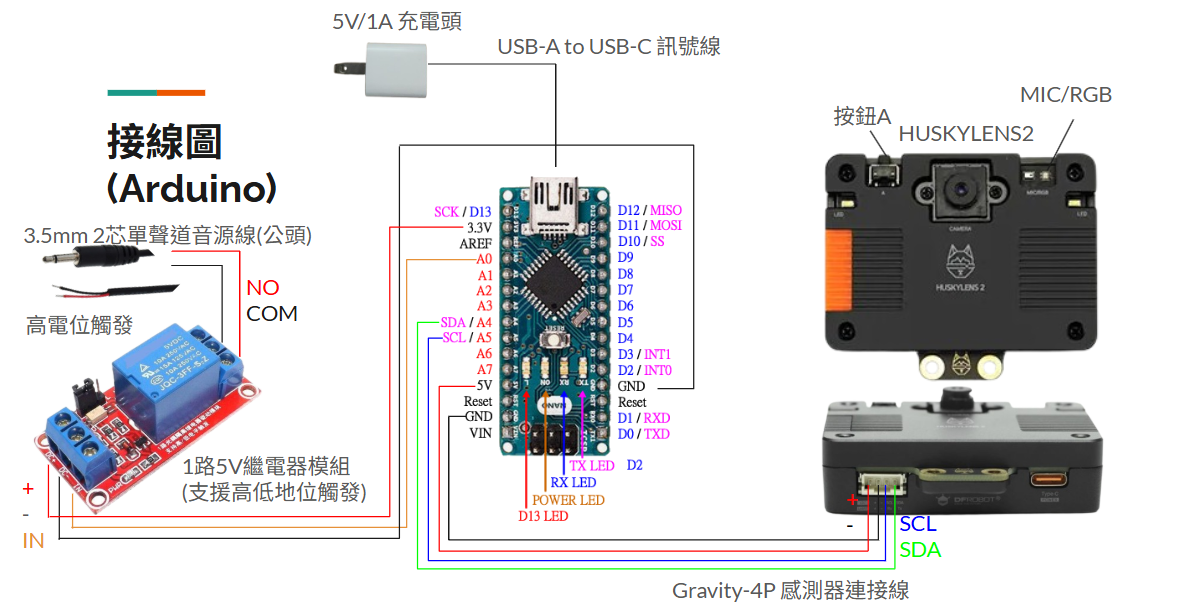

哈士奇眼控叫人鈴接線圖 (Arduino)

哈士奇眼控叫人鈴材料(Arduino)

  1. HUSKYLENS2 1台
  2. Gravity-4P 感測器連接線 1條 ※購買HUSKYLENS2會附，購買前留意
  3. Arduino nano V3 1片 ※可選購Type-C電源版
  4. USB-A TO Micro USB 訊號線 或 USB-A TO USB-C 訊號線 1條 ※依購買的Arduino 版本而定
  5. 5V/1A充電頭 1個
  6. 1路5V繼電器模組(支援高低地位觸發) 1個
  7. 3.5mm 2芯單聲道音源線(公頭) 1個
  8. 杜邦線2.54mm(母對母) 3條
